19일차_ 시네마포디

written by 꼬넛

---



1) 펜툴로 그리는 경우



두께 올리기 : extrude object의 movement z값의 치수 올려주기

start랑 end 모두 fillet cap 으로 라운드지게 하고, steps는 3으로 높혀준다.



steps=3



✅ 집 프레임과 십자가 한 스플라인(레이어)이 되도록 꼭 닫아주기

✅ 라운드가 조금더 들어가도록 extrude의 step을 올려준다





2) 기본도형 이용하는 경우



직사각형 하나 만들고 editable(c)한 뒤 포인트 선택 모드로 변경한 뒤 랙탱글 선택툴 선택하고,

위쪽 포인트 두개 선택하고 우클릭> subdivision

:이렇게 하면 가운데 점을 만들 수 있다.





다시 위에 두개의 포인트를 선택하고 녀려주고



그대로 스케일로 드래그



다시 우클릭해서 subdivision을 하면서 지붕을 만들어 준다



그후, 아래그림에 점을 네개를 선택해서 우클릭 chamber:부드럽게 해줌

레디어스 조절 밑의 그림은 아직 new transform 하기 전이라 아직 곡선이 안보임.

이제 직사각형 만들어서 스플라인을 합치려면

spline mask라는 것 선택해서 직사각형과 스플라인위을 하위에 차일드 시키면 된다.

이때 mode는 union(통합)이다.

*우클릭)showhelp에서 정보를 찾을 수 있다.



십자가를 그려준다 (직사각형 두개로 만든다)

두개의 직사각형을 하나로 만들기 위해 또 spline mask 해줌





mode를 유니언이 아닌 or 로 바꿔주기 (합집합)

근데 저렇게 익스트루드 시키면 문제가 위에 창문만 익스투르드 되기 때문에(아래그림처럼)

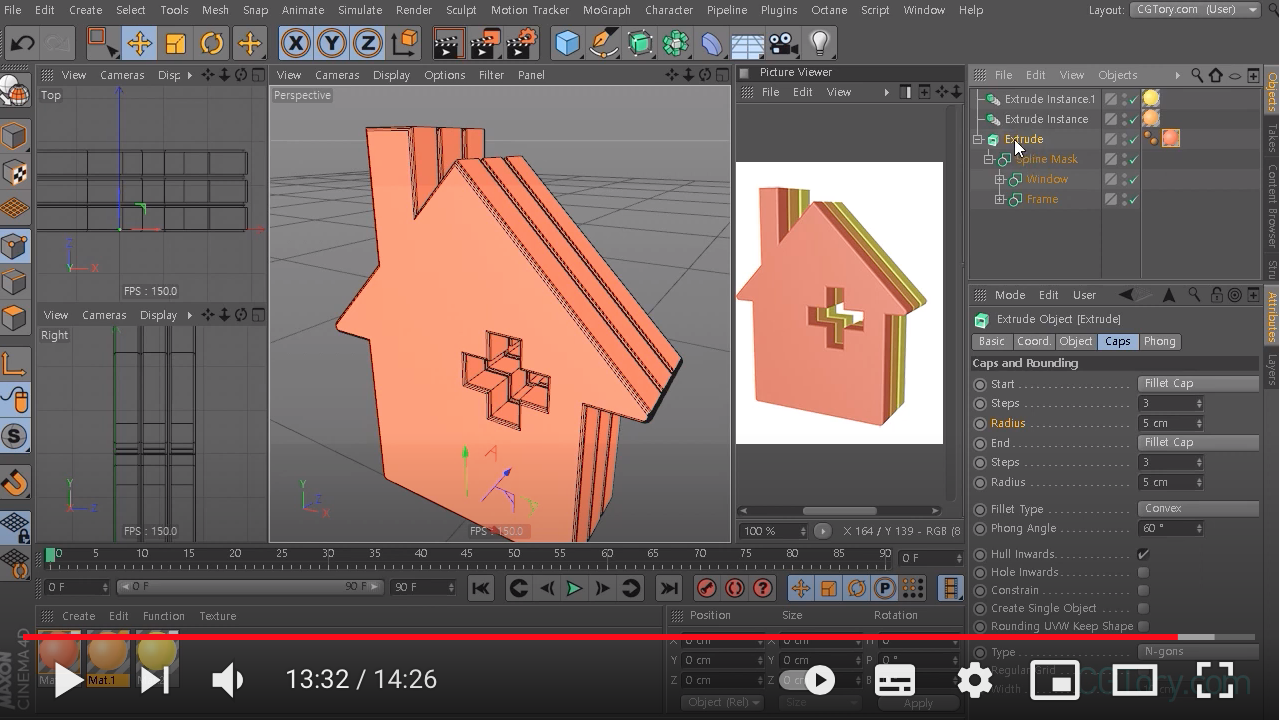

창문이랑 프레임 모두 spline mark





근데 또 이러면 재질이 뒤에 복제한 집들에게 안 먹는다



왜냐? 레퍼런스 오브젝트가 익스투르드 재질이기 때문에



앞에있는 재질을 유지하면서 나머지 재질 사용 가능하기 위해

널을 만들어 재질을 글루 옮겨준다
